OpenVPN 구축

목표

Linux 서버에 OpenVPN 서버를 구축
OpenVPN 클라이언트와 서버 간의 연결 테스트 수행
- 서버와 동일한 랜(KT)의 윈도우에서 연결
- 윈도우 호스트(내 컴퓨터)에서 연결
- AWS 리눅스(외부 서브넷)에서 연결
연결 후 VPN 서버와 동일한 랜의 리눅스로 SSH

환경 설정

OS
- Rocky 8.10
- AL 2023
- Window 2019
VPN: openvpn 2.4.12

개념 및 설정

OpenVPN

VPN 클라이언트와 서버 간 보안 터널 제공
포트 변경: 1194/UDP → 443/TCP
- HTTPS 트래픽으로 위장 (차단 회피)
  - 기업 네트워크나 공공 네트워크(호텔, 카페 등)에서 VPN 연결을 허용하지 않는 경우, VPN 트래픽이 HTTPS 트래픽처럼 보이도록 설정할 수 있어, 네트워크 방화벽이 VPN을 차단하는 것을 방지
- TCP 기반 트래픽을 허용
  - UDP(기본 1194)보다 느리긴 하지만, 패킷 손실이나 불안정한 네트워크에서도 더 신뢰할 수 있는 통신을 제공
VPN 서버 방화벽에서 NAT 설정 필요
- SNAT: 서버의 특정 NI를 통해 나가는 트래픽의 **소스 IP**를 해당 NI의 IP로 변경
- DNAT: 외부에서 서버의 특정 NI로 들어오는 트래픽의 **목적지 IP**를 원래의 내부 IP로 복원
OpenVPN 서버에서 필요한 파일
- /etc/openvpn/server
- ca.crt,server.key,server.crt,ta.key ,server.conf
OpenVPN 클라이언트에서 필요한 파일
- client1.ovpn
  - Window: C:\Program Files\OpenVPN\config\client1.ovpn
  - Linux: openvpn --config <경로>/client1.ovpn --daemon

파일 경로	설명	생성 명령어
`ca.key`	인증서 서명을 위한 개인 키	`./easyrsa init-pki`
`ca.crt`	공개 인증서 (클라이언트/서버 공통)	`./easyrsa init-pki`
`server.key`	서버 개인 키	`./easyrsa gen-req server nopass`
`server.req`	서버 인증서 서명 요청 (CSR)	`./easyrsa gen-req server nopass`
`server.crt`	서버 인증서	`./easyrsa gen-req server nopass`
`ta.key`	사전 공유 키. OpenVPN의 TLS용 추가 보안. `server.conf`에 사용 설정	`openvpn --genkey --secret ta.key`
`client1.key`	클라이언트 개인 키	`./easyrsa gen-req client1 nopass`
`client1.req`	클라이언트 인증서 서명 요청 (CSR)	`./easyrsa gen-req client1 nopass`
`client1.crt`	클라이언트 인증서	`./easyrsa gen-req client1 nopass`
`client1.ovpn`	`base.conf`, `ca.crt`, `client1.key`, `client1.crt`, `ta.key` 클라이언트 설정 파일과 4개의 인증 파일을 사용하는 OpenVPN 클라이언트 파일	쉘 스크립트 사용
server.conf	서버 설정 파일	/usr/share/doc/openvpn/sample/sample-config-files/ 복사
base.conf	클라이언트 설정 파일	/usr/share/doc/openvpn/sample/sample-config-files/ 복사

작업 과정

1. CA 인증서/키 생성

사용자 생성

1
2
useradd -m -G wheel vpnlin
echo "vpnlin" | passwd --stdin vpnlin

패키지 설치

1
2
3
4
sudo dnf update --exclude=kernel* -y

sudo dnf install -y epel-release
sudo dnf install -y easy-rsa

easy-rsa 설정
- 루트 인증서 ca.crt, 개인 키 ca.key 생성

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
mkdir ~/easy-rsa
ln -s /usr/share/easy-rsa/3/* ~/easy-rsa/
chmod 700 ~/easy-rsa
cd ~/easy-rsa
./easyrsa init-pki

vi vars

set_var EASYRSA_REQ_COUNTRY    "KR"
set_var EASYRSA_REQ_PROVINCE   "Seoul"
set_var EASYRSA_REQ_CITY       "Seoul"
set_var EASYRSA_REQ_ORG        "ncloud24"
set_var EASYRSA_REQ_EMAIL      "<Domain>"
set_var EASYRSA_REQ_OU         "Cloud"
set_var EASYRSA_ALGO           "ec"
set_var EASYRSA_DIGEST         "sha512"

./easyrsa build-ca
	CA Passphrase: capass

2. VPN 서버 인증서 서명

패키지 설치

1
sudo dnf install -y openvpn

1) VPN 서버 키 생성

개인키 server.key, 인증서 서명 요청(CSR) server.req 생성

1
2
3
./easyrsa gen-req server nopass

sudo cp ~/easy-rsa/pki/private/server.key /etc/openvpn/server/

2) CA서버에서 VPN CSR 서명

CSR 서명

1
2
3
4
5
6
cd ~/easy-rsa

# ca와 vpn이 같은 서버에 있다면 import 불필요
# ./easyrsa import-req ~/easy-rsa/pki/reqs/server.req server
./easyrsa sign-req server server
  CA 개인키 암호 입력

3) VPN 서버에서 OpenVPN 암호화 자료 구성

사전공유키 ta.key 생성
- 사전공유키 ta.key도 위 경로로 복사
현재 /etc/openvpn/server 경로의 파일들
- 서버 개인키 server.key
- 서버 인증서 server.crt
- 루트 인증서 ca.crt
- 사전공유키 ta.key

1
2
3
4
5
6
cd ~/easy-rsa
openvpn --genkey --secret ta.key

sudo cp ta.key /etc/openvpn/server
sudo cp ~/easy-rsa/pki/issued/server.crt /etc/openvpn/server
sudo cp ~/easy-rsa/pki/ca.crt /etc/openvpn/server

3. VPN 클라이언트 인증서 서명

1) VPN 서버에서 클라이언트 키 생성

VPN 서버에서 클라이언트 설정
- client1.key, client1.req 생성

1
2
3
4
5
6
7
mkdir -p ~/client-configs/keys
chmod -R 700 ~/client-configs
cd ~/easy-rsa

./easyrsa gen-req client1 nopass

cp pki/private/client1.key ~/client-configs/keys/

2) CA 서버에서 VPN 클라이언트 CSR 서명

CSR 서명

1
2
3
4
5
6
cd ~/easy-rsa

# ca와 vpn이 같은 서버에 있다면 import 불필요
# ./easyrsa import-req ~/easy-rsa/pki/reqs/client1.req client1
./easyrsa sign-req client client1
  CA 개인키 암호 입력

3) VPN 서버에서 VPN 클라이언트용 키 관리

~/client-configs/keys 밑의 파일들
- 클라이언트 개인키 client1.key
- 클라이언트 인증서 client1.crt
- 루트 인증서 ca.crt
- 사전공유키 ta.key
서버에서 사용하는 파일들이 아닌, 클라이언트에 전달하기 전 모으기

1
2
3
4
5
cp ~/easy-rsa/ta.key ~/client-configs/keys/
cp ~/easy-rsa/pki/issued/client1.crt ~/client-configs/keys/
sudo cp /etc/openvpn/server/ca.crt ~/client-configs/keys/

sudo chown vpnlin.vpnlin ~/client-configs/keys/*

4. VPN 서버 설정

1) 서버 server.conf 설정

VPN 가상 서브넷 대역은 기본 설정인 <VPN-IP>/24로 설정

1
2
sudo cp /usr/share/doc/openvpn/sample/sample-config-files/server.conf /etc/openvpn/server/
sudo vi /etc/openvpn/server/server.conf

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
;tls-auth ta.key 0
# tls 보안 설정. crypt는 핸드셰이크 패킷의 암호화 인증도 수행
tls-crypt ta.key

;cipher AES-256-CBC
cipher AES-256-GCM

# SHA256 알고리즘 추가
auth SHA256

# Diffie-Hellman 제거
;dh dh2048.pem
dh none

# 권한 없이 실행
user nobody
group nobody

### 클라이언트에게 172 대역의 트래픽을 VPN을 경유하도록 라우팅 규칙 추가
### 아래의 redirect-gateway가 활성화 되어 있다면 의미 없음
# push "route <Private IP> 255.255.0.0"

# VPN 클라이언트 기본 게이트웨이를 VPN 게이트웨이로 변경하여 모든 트래픽을 VPN 서버를 통해 리디렉션하도록 강제
# VPN 클라이언트에서 인바운드는 제약이 되지 않음
# 아웃바운드가 VPN 게이트웨이를 사용하게 되는 것 고려(SSH)
push "redirect-gateway def1 bypass-dhcp"

# 클라이언트에게 OpenDNS resolvers 사용하라고 지시
# VPN 서버에서 신뢰할 수 있는 DNS 서버 지정
push "dhcp-option DNS 208.67.222.222"
push "dhcp-option DNS 208.67.220.220"

# 클라이언트 간 통신 허용 시 주석 해제
;client-to-client

# OpenVPN은 기본적으로 1194/UDP 사용. 포트 변경 가능
# 443/tcp를 사용한다면 아래 설정
port 443

proto tcp
;proto udp

# tcp 사용하면 0로 변경
explicit-exit-notify 0

# 키 발급 다른 이름으로 했다면 수정
ca ca.crt
cert server.crt
key server.key

# 로그 위치 변경
# 기본 경로는 /run/openvpn/openvpn-status.log인데 selinux가 활성화되어있다면 문제 발생
status /var/log/openvpn-status.log

2) 네트워킹 구성 조정

VPN 서버가 내부 네트워크(10…)와 실제 네트워크(172…)를 연결할 수 있도록 IP 포워딩을 활성화

1
2
3
4
sudo vi /etc/sysctl.conf
net.ipv4.ip_forward=1

sudo sysctl -p

3) 방화벽 구성

openvpn 방화벽 설정

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
sudo systemctl enable --now firewalld

# VPN 가상 인터페이스 tun0의 트래픽은 VPN 클라이언트에서 온 트래픽으로 암호화 되어 있다고 판단됨
# trusted 존은 지정된 NI나 IP 대역에 대해 방화벽 필터링을 생략
sudo firewall-cmd --get-active-zones
sudo firewall-cmd --permanent --zone=trusted --add-interface=tun0
sudo firewall-cmd --permanent --zone=trusted --add-service openvpn
sudo firewall-cmd --reload

# 모든 트래픽에 대해 클라이언트와 외부 네트워크 간의 트래픽을 중계
# 어떤 트래픽이든 목적지 ip로의
sudo firewall-cmd --permanent --add-masquerade

### eth0인 NI로의 NAT 설정하는 명령어
### 다른 NI로의 NAT은 허용하지 않게 됨 => 현재 환경에서는 불필요한 명령어
# DEVICE=$(ip route | awk '/^default via/ {print $5}')
# sudo firewall-cmd --permanent --direct --passthrough ipv4 -t nat -A POSTROUTING -s 10.8.0.0/24 -o $DEVICE -j MASQUERADE
### NAT 규칙 확인
# sudo iptables -t nat -L POSTROUTING -n -v

sudo firewall-cmd --permanent --add-port=443/tcp
sudo firewall-cmd --reload

4) OpenVPN 서버 시작

1
sudo systemctl enable --now openvpn-server@server

5) VPN 클라이언트 설정

클라이언트 base.conf 설정

1
2
3
mkdir -p ~/client-configs/files
cp /usr/share/doc/openvpn/sample/sample-config-files/client.conf ~/client-configs/base.conf
vi ~/client-configs/base.conf

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
# 서버 ip/port 지정
remote <공인 IP> 443

proto TCP

# 권한 없이 실행
user nobody
group nobody

# client1.ovpn 파일에 인증 파일들을 다 포함시키기 때문에 주석처리
;ca ca.crt
;cert client.crt
;key client.key
;tls-auth ta.key 1

cipher AES-256-GCM
auth SHA256

key-direction 1

# 비밀번호 캐싱 방지
auth-nocache

6) client1.ovpn 파일 생성

client1.opvn 파일 생성하는 쉘 스크립트 작성
- 기본 구성 파일 base.conf
- <ca> 태그 사이에 서버의 루트 인증서 ca.crt
- <cert> 태그 사이에 클라이언트 인증서 client1.crt
- <key> 태그 사이에 클라이언트 키 client1.key
- <tls-crypt> 태그 사이에 사전공유키 ta.key

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
vi ~/client-configs/make_config.sh

#!/bin/bash
# 첫 번째 인수: 클라이언트 식별자
# ex) ./make_config.sh client1

KEY_DIR=~/client-configs/keys
OUTPUT_DIR=~/client-configs/files
BASE_CONFIG=~/client-configs/base.conf

TEMP_FILE=/tmp/temp_ovpn_config

cat ${BASE_CONFIG} > ${TEMP_FILE}
echo -e '<ca>' >> ${TEMP_FILE}
cat ${KEY_DIR}/ca.crt >> ${TEMP_FILE}
echo -e '</ca>\n<cert>' >> ${TEMP_FILE}
cat ${KEY_DIR}/${1}.crt >> ${TEMP_FILE}
echo -e '</cert>\n<key>' >> ${TEMP_FILE}
cat ${KEY_DIR}/${1}.key >> ${TEMP_FILE}
echo -e '</key>\n<tls-crypt>' >> ${TEMP_FILE}
cat ${KEY_DIR}/ta.key >> ${TEMP_FILE}
echo -e '</tls-crypt>' >> ${TEMP_FILE}

# 최종 파일 생성
mv ${TEMP_FILE} ${OUTPUT_DIR}/${1}.ovpn

client1.opvn 생성

1
2
3

chmod 700 ~/client-configs/make_config.sh
. ~/client-configs/make_config.sh client1

5. VPN 클라이언트 연결 테스트

1) KT Cloud 같은 공인 ip를 사용하는 윈도우

Window OpenVpn 설치

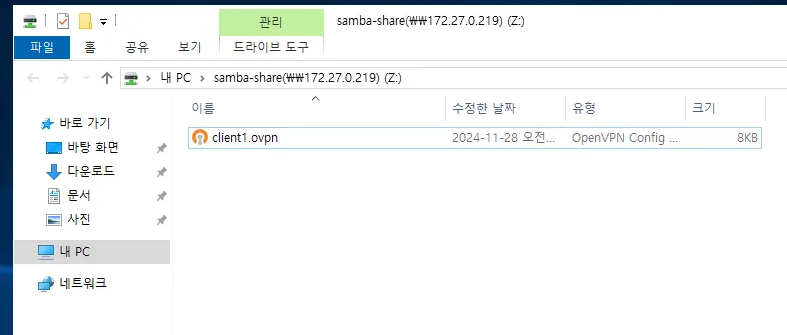

samba opvn 파일 전송
- Rocky8 Samba 파일 공유
- client1.ovpn /samba로 복사

1
2
sudo cp ~/client-configs/files/client1.ovpn /samba
sudo chown smbuser1.smbuser1 /samba/client1.ovpn

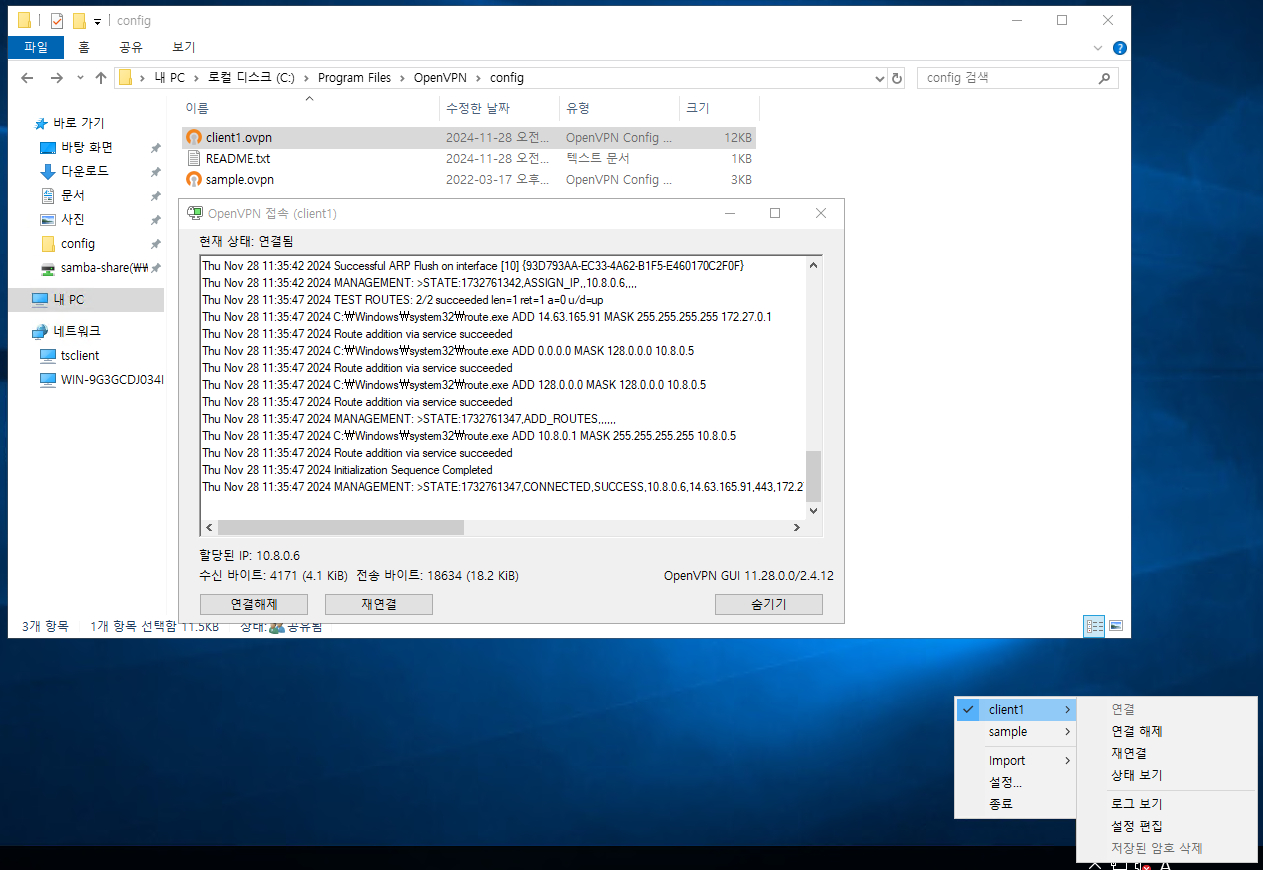

client1.ovpn C:\Program Files\OpenVPN\config로 복사

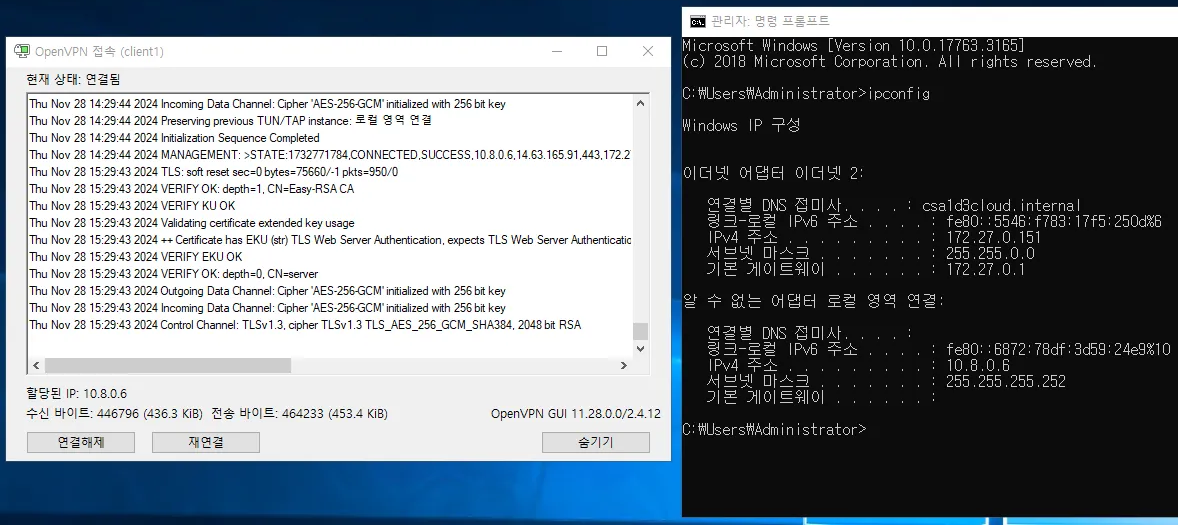

OpenVPN 연결 성공
💡
연결됐지만 같은 공인 ip를 쓰기 때문에 암호화 통신 이외에 다른 이점이 전무

2) 호스트 윈도우

VPN 클라이언트 SSH → VPN 서버 → Private 서버
SSH 패킷 흐름
1. VPN 클라이언트
  - VPN 연결로 가상 IP 부여받음
  - Private 서버로 SSH 요청
2. VPN 서버
  - NAT 규칙이 없다면, 클라이언트의 소스 IP를 그대로 전달
  - Private 서버는 가상 IP<VPN IP> 대역을 인식하지 못하므로, 응답을 클라이언트로 되돌릴 방법이 없음
  - (SNAT) NAT는 클라이언트 패킷의 소스 IP를 VPN 서버의 사설 IP로 변경
3. Private 서버
  - VPN 서버의 사설 IP에서 오는 패킷으로 인식하고 응답을 다시 VPN 서버로 반환
4. VPN 서버
  - (NAT 복원) 패킷을 받아 다시 NAT를 통해 원래의 클라이언트 IP로 변경한 후 클라이언트로 전달

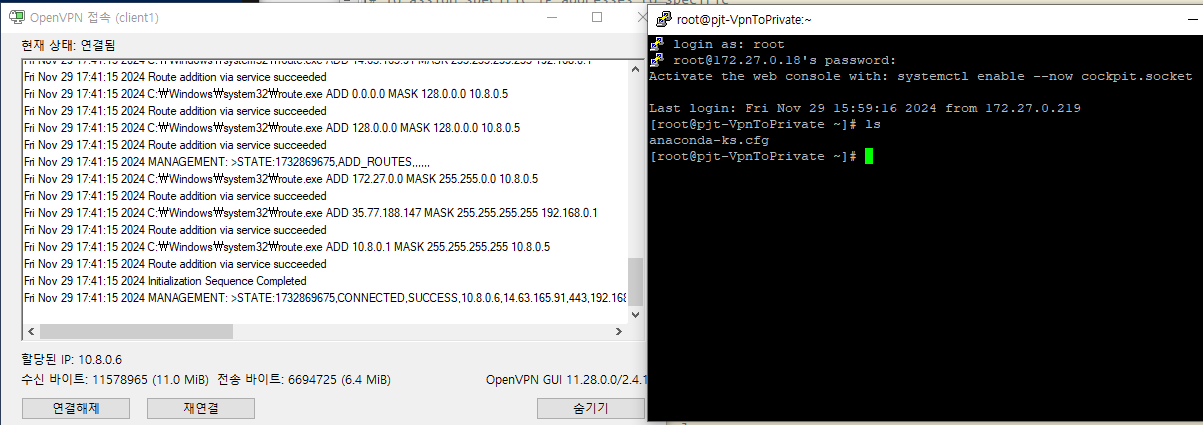

연결 성공

3) AWS 리눅스

VPN 서버 server.conf 수정
- VPN 클라이언트에서 내 PC IP로의 트래픽은 기본 게이트웨이를 사용하도록 설정
  - 내 PC에서 VPN 클라이언트로 SSH하기 위함

1
push "route <회사 IP> 255.255.255.255 net_gateway"

VPN 서버에서 VPN 클라이언트 AWS Linux에 client1.ovpn 전송

1
scp -i pjt-keypair.pem ~/client-configs/files/client1.ovpn ec2-user@<AWS IP>:~

AWS에서 생성한 linux에서 클라이언트 연결
VPN 클라이언트 AWS Linux에서 openvpn 연결

1
2
3
4
sudo dnf install -y openvpn

sudo openvpn --config client1.ovpn --daemon
ps aux | grep openvpn

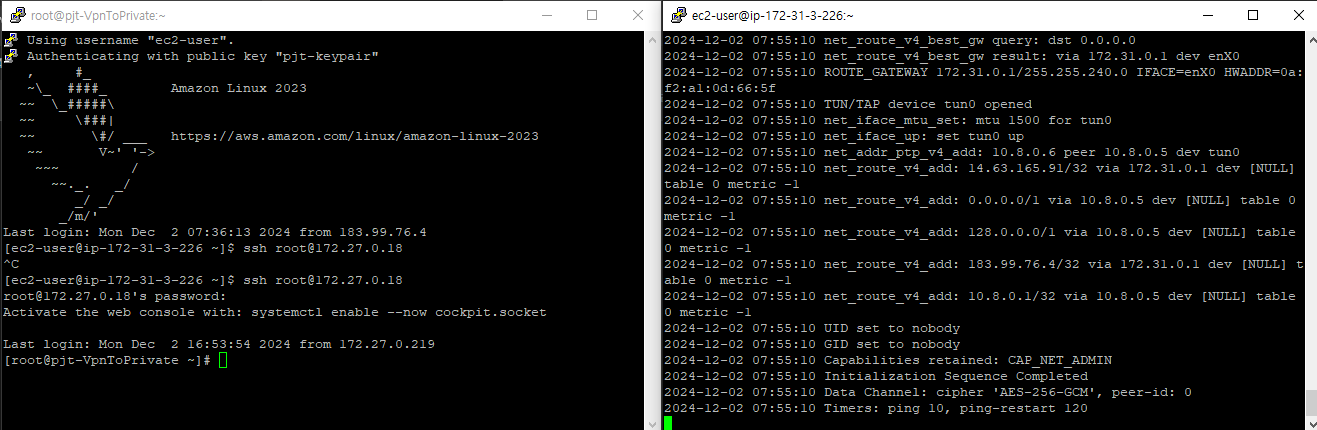

VPN 클라이언트에서 VPN 서버를 통해 CSP의 Private 서버로 SSH
- 내 PC → (SSH 연결) → AWS Linux → (VPN 연결) → VPN 서버

1
ssh root@<VPN 서버 위치의 다른 서버 IP>

연결 성공

로그 확인 명령어

server.conf에서 수정한 경로로 로그 확인

1
tail -f /var/log/openvpn-status.log

트러블슈팅

openvpn 실행 시 오류
Thu Nov 28 10:49:47 2024 disabling NCP mode (–ncp-disable) because not in P2MP client or server mode Options error: You must define TUN/TAP device (–dev)

clinet1.ovpn 파일에 base.conf 가 누락돼서 발생한 오류

클라이언트 연결 경고
WARNING: this configuration may cache passwords in memory – use the auth-nocache option to prevent this

기본적으로 OpenVPN은 클라이언트 인증 시 사용된 인증 정보를 메모리에 캐시
- base.conf에 auth-nocache 추가하여 해결

sudo firewall-cmd --permanent --direct --passthrough ipv4 -t nat -A POSTROUTING -s <VPN-IP>/24 -o $DEVICE -j MASQUERADE 방화벽 NAT 룰 추가 시 명령어로 삭제 불가

/etc/firewalld/direct.xml 파일 열고 직접 삭제로 해결

vpn 연결 시 클라이언트에서 서버의 사설 ip대역의 다른 서버로 접속 불가

vpn 가상 사설 ip 10 대역에서 vpn 서버 사설 ip 172 로의 NAT 설정이 안돼 있기 때문
- ~~sudo firewall-cmd --permanent --direct --passthrough ipv4 -t nat -A POSTROUTING -s <VPN-IP>/24 -d <Private-IP>/24 -o $DEVICE -j MASQUERADE 방화벽 NAT 추가~~
  - sudo firewall-cmd --permanent --add-masquerade 로 해결
- ~~server.conf에서 push “route <Private-IP> 255.255.0.0” 라우팅 추가~~
  - push "redirect-gateway def1 bypass-dhcp” 명령어로 인해 위의 route 규칙 추가는 무의미

ssh로 접속한 aws linux에서 openvpn 실행 시 ssh 연결 끊김

vpn을 실행하면 vpn 클라이언트의 디폴트 게이트웨이 설정이 변경되어 모든 트래픽이 VPN 게이트웨이를 통해 라우팅됨
push "redirect-gateway def1 bypass-dhcp” 이 설정 때문
- ssh 세션의 응답 패킷이 vpn 게이트웨이를 통해 전송됨
  - SSH 요청은 공인 IP → AWS 리눅스
  - SSH 응답은 VPN 터널 → VPN 서버 → 잘못된 경로
    - 요청은 잘 가는데 응답이 VPN게이트웨이로 가는 게 문제
      - push "route <회사-IP> 255.255.255.255 net_gateway"
      - AWS 리눅스(VPN 클라이언트)에 PC 공인IP로의 트래픽은 기본 게이트웨이를 사용하도록 라우팅하여 해결

참고

OpenVPN 설치 https://openvpn.net/community-resources/installing-openvpn/

OpenVPN 구축 https://www.howtoforge.com/how-to-install-and-configure-openvpn-server-on-rocky-linux-9/

목표

환경 설정

개념 및 설정

OpenVPN

관련 파일

작업 과정

1. CA 인증서/키 생성

2. VPN 서버 인증서 서명

1) VPN 서버 키 생성

2) CA서버에서 VPN CSR 서명

3) VPN 서버에서 OpenVPN 암호화 자료 구성

3. VPN 클라이언트 인증서 서명

1) VPN 서버에서 클라이언트 키 생성

2) CA 서버에서 VPN 클라이언트 CSR 서명

3) VPN 서버에서 VPN 클라이언트용 키 관리

4. VPN 서버 설정

1) 서버 server.conf 설정

2) 네트워킹 구성 조정

3) 방화벽 구성

4) OpenVPN 서버 시작

5) VPN 클라이언트 설정

6) client1.ovpn 파일 생성

5. VPN 클라이언트 연결 테스트

1) KT Cloud 같은 공인 ip를 사용하는 윈도우

2) 호스트 윈도우

3) AWS 리눅스

로그 확인 명령어

트러블슈팅

참고
