Kubernetes Jenkins

Jenkins 파이프라인을 K8S Pod로 사용하기 위한 설정

Jenkins 파이프라인이 K8S pod로 사용되도록 설정

Helm으로 설치 시에는 하기 설정들이 자동으로 세팅되어 있으니 설정 불필요

  1. Jenkins에 Kubernetes 플러그인 설치 확인

    • Jenkins가 K8S API와 통신해서 pod(파이프라인 에이전트)를 생성/삭제 가능하도록 설정

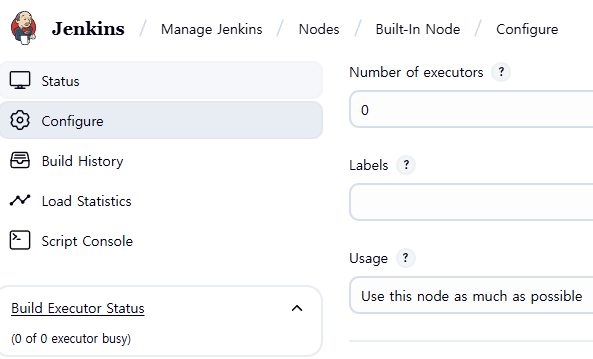

  2. Built-In-Node excutor 설정

    • 파이프라인 에이전트를 k8s pod에서 동적으로 실행할거라 built-in-node(jenkins 서버 pod)의 Number of executors을 0으로 설정

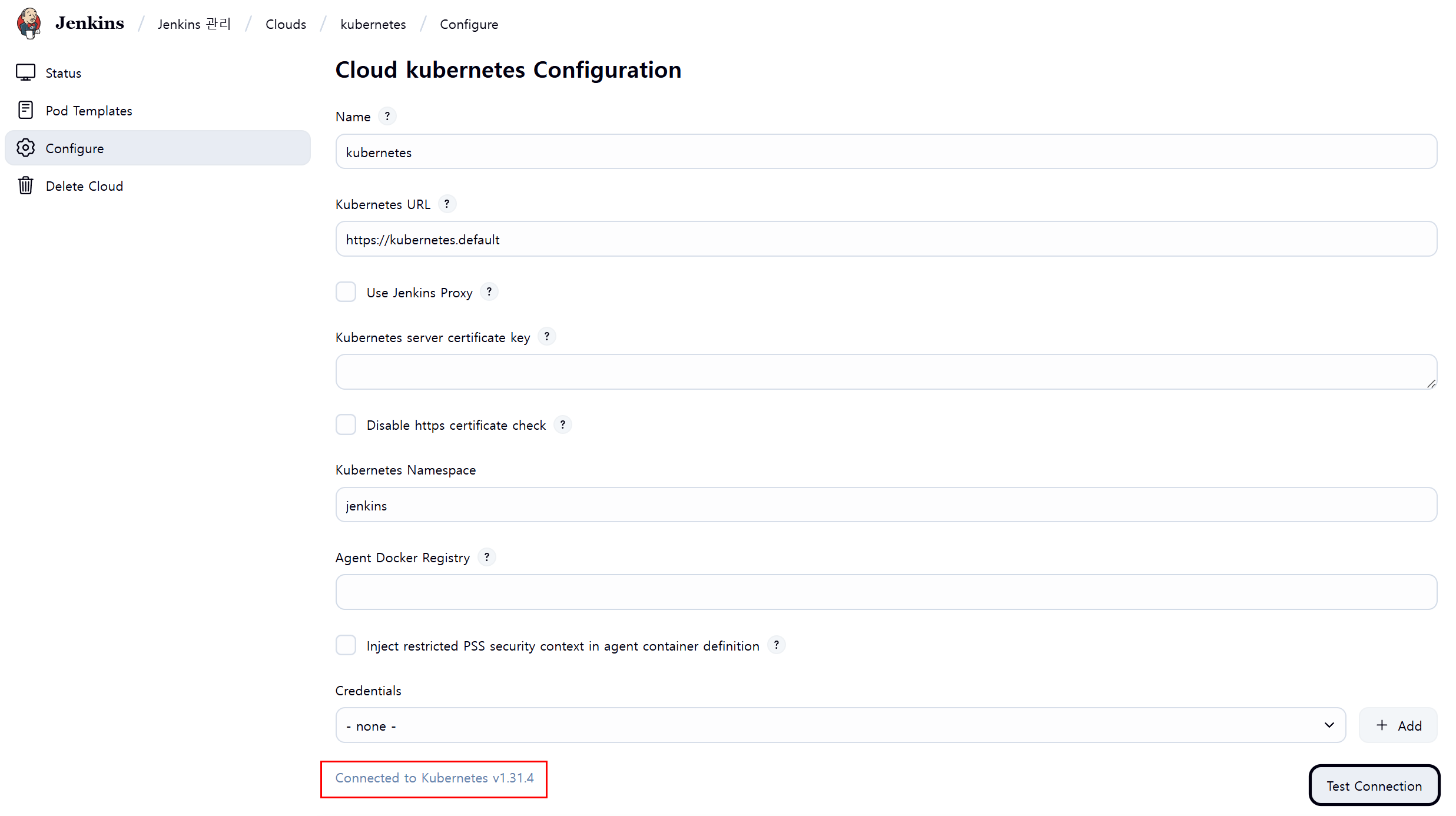

  3. K8S Configure

    • Manage Jenkins > Clouds > New Cloud / Configure
    • K8S URL로 Test Connection 확인


    • Jenkins URL/Tunnel
      • Jenkins URL: http://jenkins.jenkins.svc.cluster.local:8080
      • Jenkins tunnel: jenkins-agent.jenkins.svc.cluster.local:50000
        • jenkins tunnel은 jnlp(파이프라인 에이전트 관리 pod)로 연결되는 FQDN 입력
        • jnlp 포트가 50000
      • url, tunnel에 도메인을 넣으면 IP가 바뀌더라도 연결 가능

        • K8S FQDN: 클러스터 DNS 규칙에 의해 만들어짐

          • FQDN 룰: <Service명>.<Namespace명>.svc.
          • cluster domain 기본값은 cluster.local

        • FQDN 예시

          • jenkins FQDN: jenkins.jenkins.svc.cluster.local
          • jenkins-agent FQDN: jenkins-agent.jenkins.svc.cluster.local
          1
2
3
4

          # kubectl get svc -n jenkins
NAME            TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)     AGE
jenkins         ClusterIP   10.233.54.119   <none>        8080/TCP    11d
jenkins-agent   ClusterIP   10.233.57.212   <none>        50000/TCP   11d

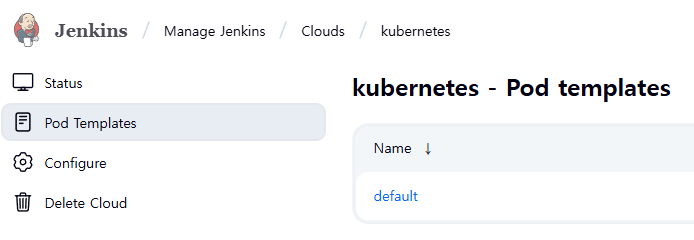

  4. Pod Template

  • 파이프라인 에이전트가 K8S에서 Pod로 관리될 때의 Pod 설정을 정의
